? ? 方圳上周向大家分享了玻璃鋼雕塑模具材料有哪幾種？了解了雕塑產(chǎn)品的制作流程，如何選擇更適合產(chǎn)品的模具材料去開發(fā)。今天方圳向大家分享玻璃鋼翻模技術(shù)：
FRP翻模常采用樹脂有兩種：不飽和樹脂和環(huán)氧樹脂。
? ? ①不飽和樹脂成型配制方法：190#樹脂100份，過氧化環(huán)已酮4份；環(huán)烷酸鈷溶液1—4份，色漿適量。若按生產(chǎn)條件流水作業(yè)進(jìn)行配制，在搪瓷盆內(nèi)放入100千克樹脂，再加入4千克氧化環(huán)已酮糊，攪拌均勻，再加入鈦青綠色漿糊適量，目觀顏色達(dá)到所需要求即可，放置備用。不飽和樹脂的優(yōu)點(diǎn)是價(jià)格便宜。
? ? ②環(huán)氧樹脂的優(yōu)點(diǎn)是固化收縮率低，電絕緣性能極好的樹脂，對各種酸堿及有機(jī)溶劑都很穩(wěn)定， 拉伸強(qiáng)度可達(dá)45MPa－70MPa，彎曲強(qiáng)度可達(dá)90MPa－120MPa。配套固化劑可采用環(huán)氧樹脂常溫E-999固化劑。稀釋劑采用丙酮（或環(huán)氧丙烷丁基醚）。模具膠衣采用耐高溫、硬度高、韌性好的模具專用膠衣。制作的纖維增強(qiáng)材料采用33g/m2無堿短切氈和0.2mm玻璃纖維方格布。
涂刷脫模劑
? ? 在玻璃鋼雕塑手糊成型前，先把陰模模具型腔表面清潔干凈；同時(shí)把玻璃纖維氈裁成與型腔形狀大小相似的形狀，若型腔形狀復(fù)雜，可以裁成若干塊簡單形狀的然后在手糊時(shí)再拼起來。在模具型腔表面涂上脫模劑，以便成型后產(chǎn)品的脫模順利。

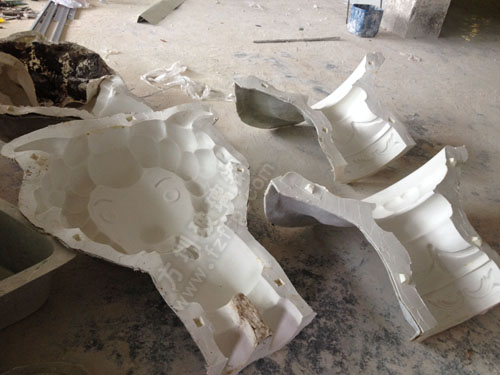

喜羊羊翻模模具
涂刷膠衣層
? ? 待脫模劑完全干燥后，將專用膠衣用毛刷分兩次涂刷，涂劇要均勻，待第一層初凝后再涂刷第二層。在這里要注意膠衣不能涂太厚，以防止表面裂紋和起皺。膠衣層的厚度一般是0.5~0.8mm。膠衣本身是一種樹脂，這類樹脂在手工制作玻璃鋼制品時(shí)十分重要，它不但可以起到玻璃鋼表面的保護(hù)層作用，而且可以起到表面的裝飾效果，只要在膠衣里加進(jìn)色漿，產(chǎn)品表面就會(huì)有相應(yīng)的顏色。
樹脂膠液配制樹脂
? ? 首先要和固化劑以一定的比例攪均勻，以便加快產(chǎn)品的固化時(shí)間，不飽和樹脂的牌號一般以191、196#樹脂用得最廣。若使用的是環(huán)氧樹脂的話。根據(jù)常溫樹脂的粘度，可對其進(jìn)行適當(dāng)?shù)念A(yù)熱。
玻璃纖維逐層糊制
? ? 待膠衣初凝，手感軟而不粘時(shí)，將調(diào)配好的樹脂膠液涂劇到膠凝的膠衣上，隨即鋪一層短切氈，用毛刷將布層壓實(shí)，使含膠量均勻，排出氣泡。有些情況下，需要用尖狀物，將氣泡挑開。

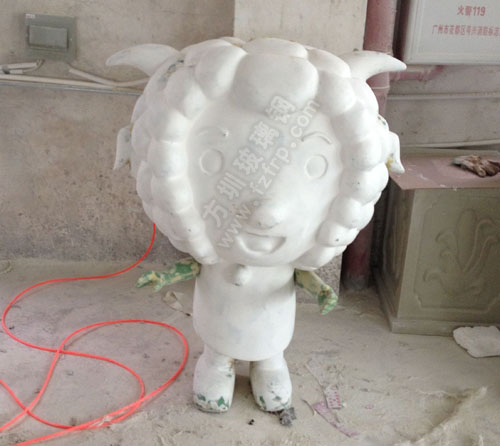

玻璃鋼喜羊羊雕塑
脫模修整
? ? 在常溫（20℃左右）下糊制好的雕塑，一般48小時(shí)基本固化定型，即能脫模。對于一件完整的玻璃鋼雕塑產(chǎn)品，成型后的后續(xù)工序還是非常有必要的。有些雕塑產(chǎn)品脫模后，表面有點(diǎn)刮傷或?qū)硬坏轿唬@就需要用同一牌號的樹脂來粘補(bǔ)，固化后打磨修正。如果是光潔度要求高的雕塑，一般用400#～1200#水砂紙依次打磨雕塑表面，使用拋光機(jī)對雕塑進(jìn)行表面拋光。
